Der Static Induction Transistor (SIT) weist einen vertikalen Stromfluss mit zwei Gate-Kontakten auf den gegenüberliegenden Seiten seines Kanals auf und ist das Halbleiterbauelement, das einer Vakuumröhre am meisten ähnelt. Es handelt sich um ein spannungsgesteuertes Element und ist eine Version eines Feldeffekttransistors (FET), bei dem die Spannung am Gate den Stromfluss zwischen dem Drain- und dem Source-Bereich steuert. Es ist ein spezielles Design eines Junction Field-Effect-Transistors (JFET) und wurde ursprünglich als vertikaler Feldeffekttransistor (VFET) bezeichnet.
Der SIT wurde in High-End-Audioprodukten verwendet, darunter Leistungsverstärker von Sony in der zweiten Hälfte der 1970er Jahre und Yamaha von 1973-1980.
Verstärker mit VFET Transistoren sind gesucht, weil die Verstärker sehr gut klingen sollen. Man sollte sich allerdings bewusst sein, dass man sich mit einer Restaurierung auf ein längeres Abenteuer einlässt. Der Tausch aller Elektrolytkondensatoren ist notwendig, aber kein Problem. Schwieriger gestaltete sich die Suche nach Ersatztransistoren, sollten VFETs defekt sein, wie in dem Exemplar, dass uns zur Reparatur übergeben wurde. Wir versuchten alles, vermeintliche alte Lagerware entpuppte sich als Fälschungen… Nach langer Suche konnte der Besitzer des Sony die VFET Transistoren beschaffen: sie wurden aus einem günstigeren Sony ausgelötet und teuer verkauft.

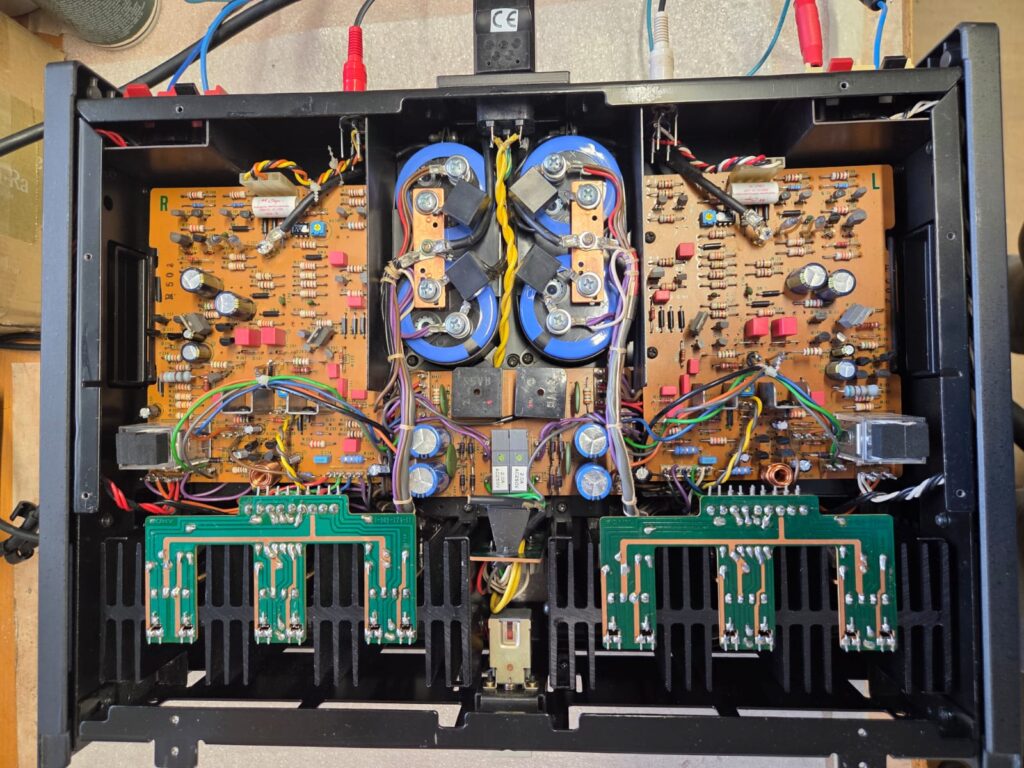

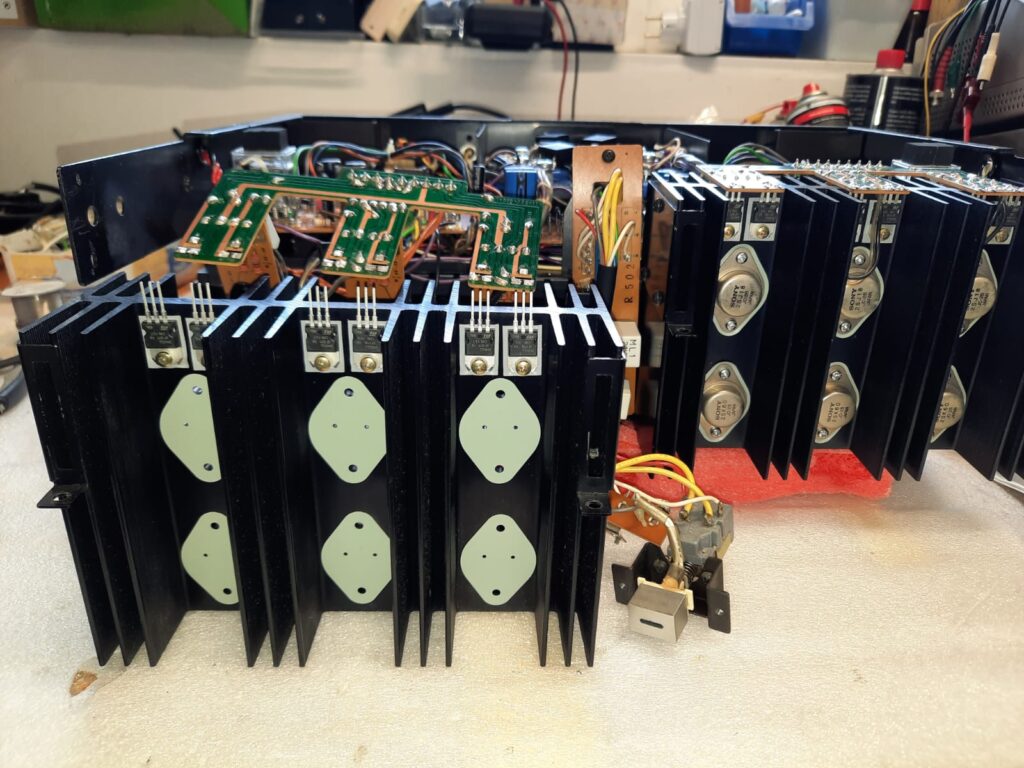

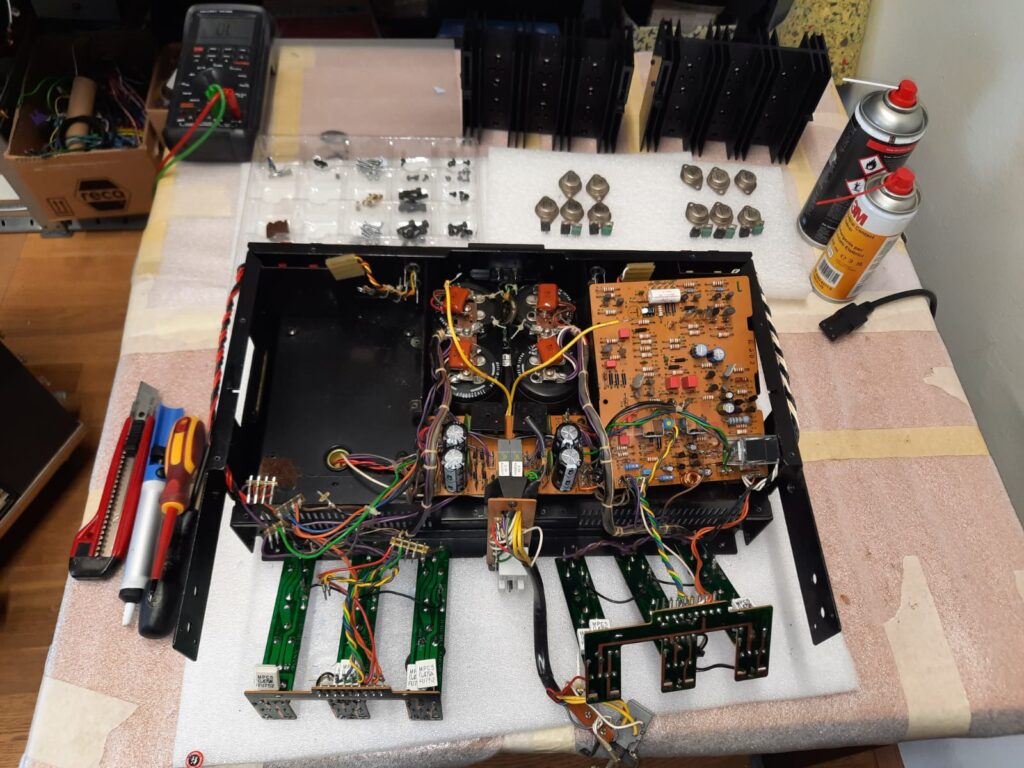

Zu reparieren waren Fusible Resistors mit falschen Werten, Dioden, die Biasprobleme verursachten, Transistoren, die nicht mehr der spezifizierten Spannung standhalten, defekte Relais und Trimmer, kalte Lötstellen und schließlich die 2sj18 und 2sk60 – oben der Galerie: zerlegen, repariert und fertig für den Zusammenbau. Sogar mit Mundorf Kondensatoren! #vfet #repair #mundorf

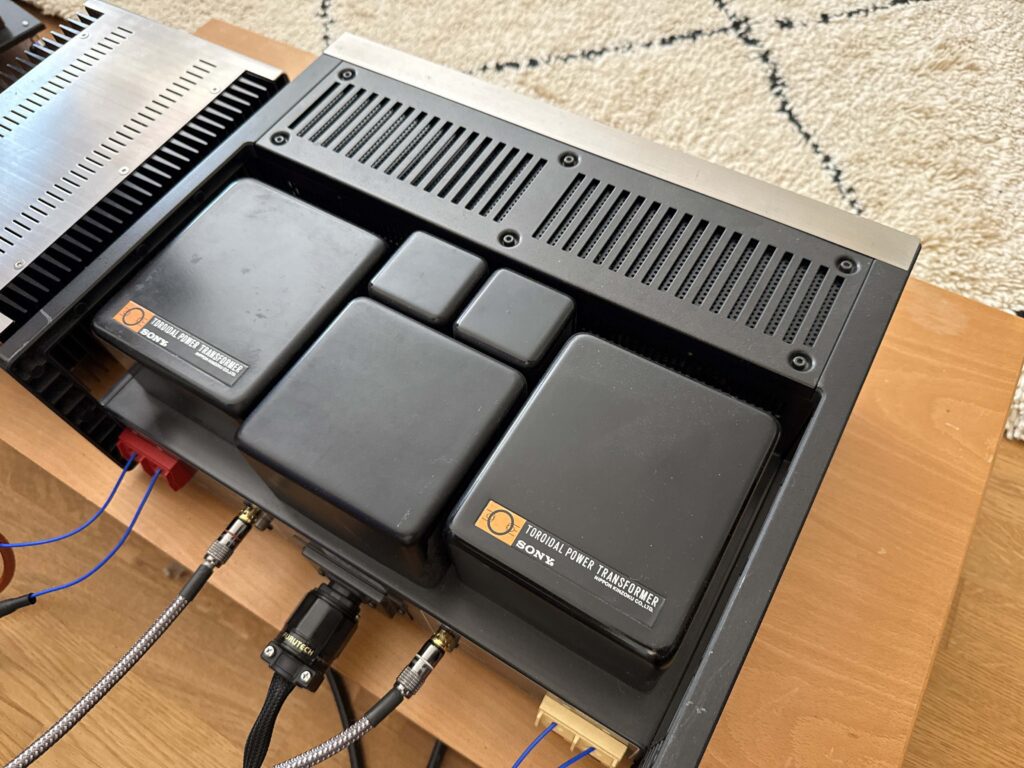

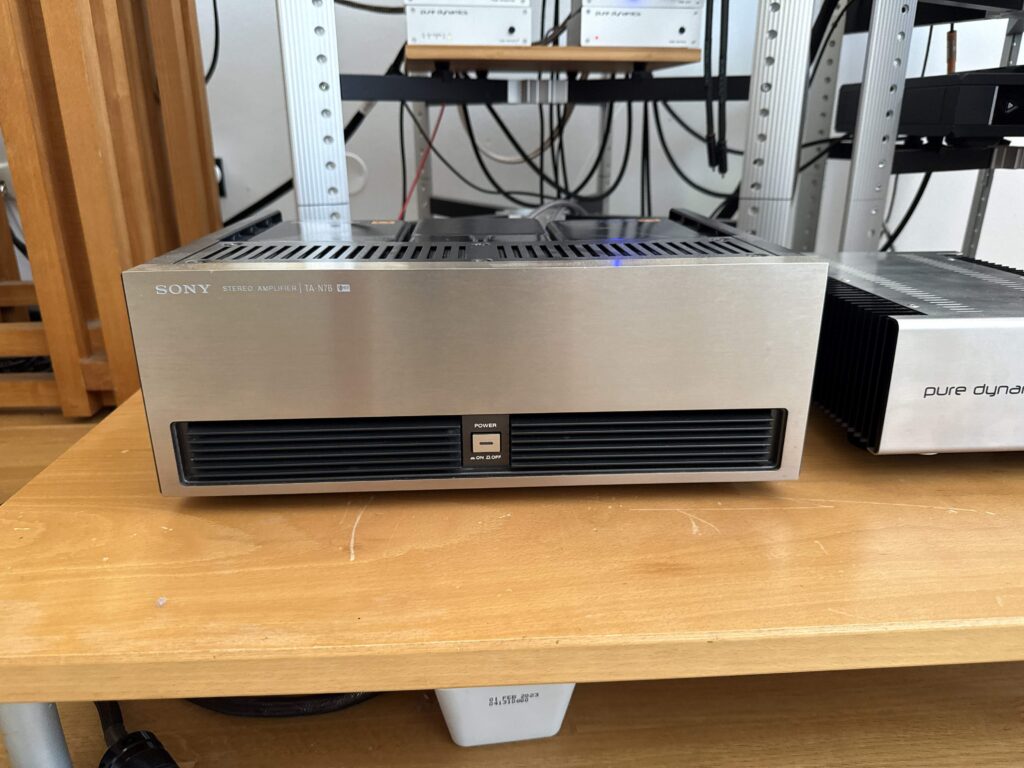

Der Verstärker spielt wieder und klingt phantastisch: sehr fein und weich, aber trotzdem sehr detailliert und dynamisch. Der Aufbau erinnert an Röhrenverstärker mit einzeln gekappselten Transformatoren. Doppelmonobauweise!
